Elipse E3

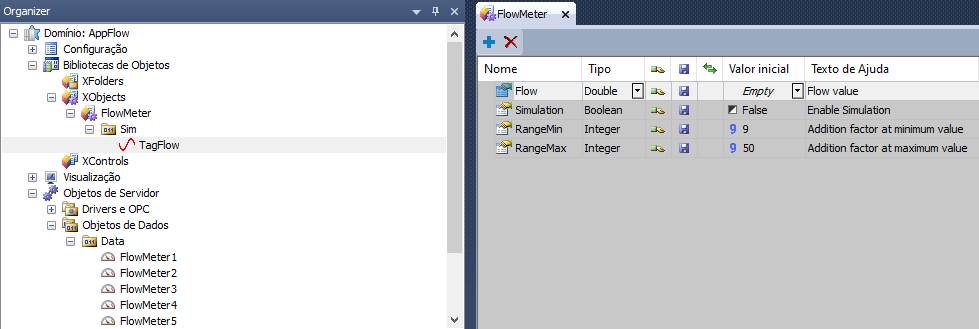

Na aplicação em desenvolvimento, são utilizadas 5 instâncias do XObject FlowMeter, responsável por simular valores de vazão ou receber dados de comunicação via tag externo.
Cada instância possui uma associação direta e simples na propriedade Flow, onde é possível:
-
Simular a vazão;
-
Ou integrar a leitura com um tag de comunicação real.
Essa arquitetura modular facilita a expansão do projeto e o reaproveitamento do modelo em outras medições de vazão.
EPM Studio
1. Criar a Interface de Comunicação com o E3

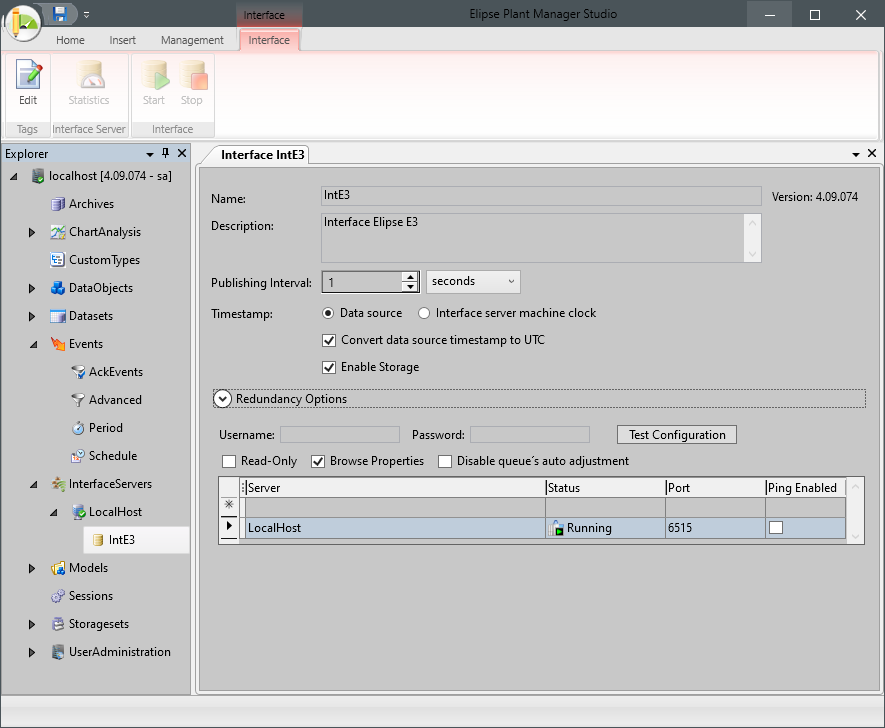

No EPM Studio, o primeiro passo é configurar a Interface Elipse E3, que estabelece a conexão entre a aplicação de supervisão (E3) e o ambiente de análise (EPM).
Essa interface será responsável por:
-
Coletar os dados das instâncias do FlowMeter;
-
Disponibilizá-los em tempo real no EPM;
-
Alimentar os KPIs definidos nos próximos passos.
2. Criar Schedules (Agendadores)

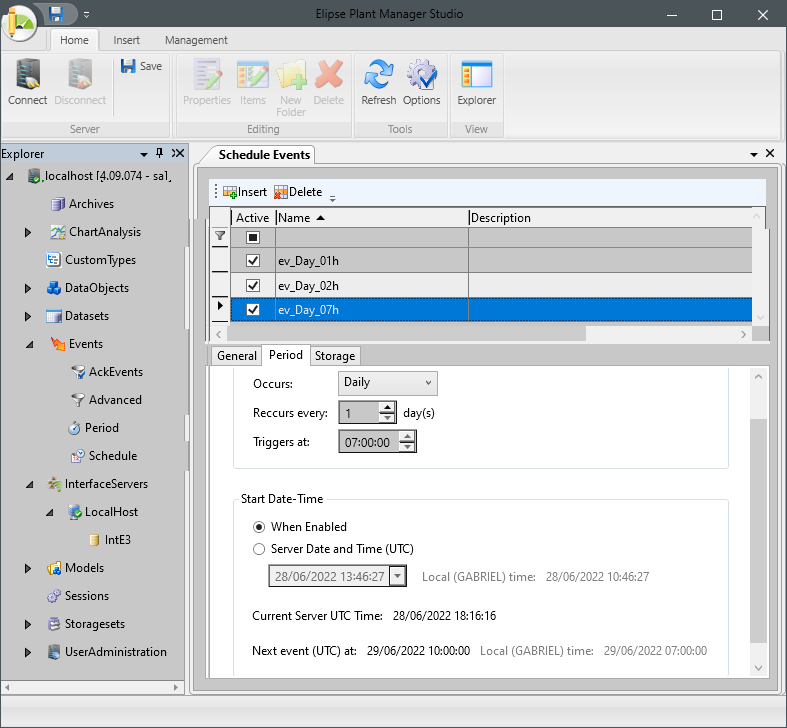

Após configurar a interface, o próximo passo é criar os Schedules, ou eventos de agendamento, que serão usados para disparar os cálculos automáticos dos indicadores no EPM Processor.
Os Schedules permitem definir quando e com que frequência os scripts e algoritmos de cálculo devem ser executados (ex.: diariamente à 00h30).
Nos próximos capítulos, esses agendamentos serão utilizados para:
-
Calcular a vazão mínima noturna (MNF);
-
Determinar a média diária (AVG);
-
Gerar o fator de pesquisa (SF) automaticamente.
