Elipse SCADA como cliente OPC

1) Introdução

O Elipse SCADA pode atuar como cliente OPC e permite que a base de dados criada no servidor OPC seja importada para uma base de dados interna ao Elipse SCADA. Além disso, múltiplas conexões poderão ser feitas, desde que não utilizem o mesmo servidor OPC. Neste último caso, é possível acessar várias bases de dados de um mesmo servidor com apenas uma única conexão.

A tecnologia OPC (OLE for Process Control) implementa um mecanismo que provê dados de algum dispositivo para uma base de dados configurada em um servidor OPC e permite que qualquer aplicação cliente tenha acesso a mesma base de dados.

Figura 1: Árvore do Organizer mostrando o item OPCServer

As conexões com os servidores OPC são adicionadas através do item OPCServers do Organizer. Quando adicionada uma nova conexão, será criado um novo item Server, que exibe a página para configuração do mesmo. Essa página exibe informações como nome e descrição do item, e os nomes dos servidores OPC que possibilitam a conexão com o Elipse SCADA.

Ao selecionar o servidor, é possível importar toda a base de dados criada no servidor OPC, ou apenas parte dela.

2) Configurando a conexão com o cliente OPC

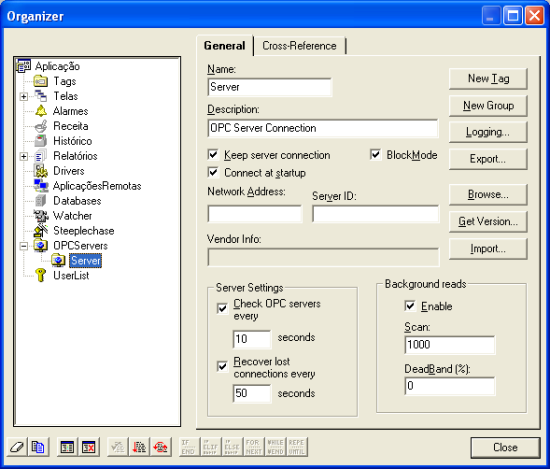

Figura 2: Página de configuração geral do cliente OPC

Na figura anterior, pode-se ver as opções de configuração geral da conexão. O objeto OPCServer tem os seguintes atributos e função:

EditProperties(): função que chama a janela de configuração geral da conexão OPC.
name: nome da conexão OPC.
description: descrição da conexão OPC.
recoveryTime: tempo de recuperação OPC.
verifyTime: tempo de verificação da conexão ativa.

3) Como importar a base de dados

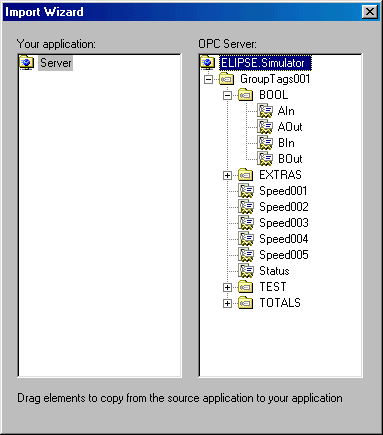

Figura 3: Assistente para importação

A janela para importação da base de dados do servidor OPC apresenta todos os tags disponíveis na divisão direita da janela. Essa divisão apresenta todos os dados do servidor conforme a hierarquia no servidor OPC. A divisão da esquerda mostra os tags já importados para a aplicação do Elipse SCADA.

Para importar a base de dados do servidor, basta selecionar o tag ou o grupo de tags e arrastar a seleção da divisão da direita para a esquerda.

4) Configuração dos tags OPC

Os tags OPC são facilmente configuráveis, uma vez importados os tags já possuem todas as informações necessárias para sua conexão com um servidor OPC. Contudo, é possível acertar o tempo de leitura do tag e o modo de leitura, a conexão com o servidor, etc.

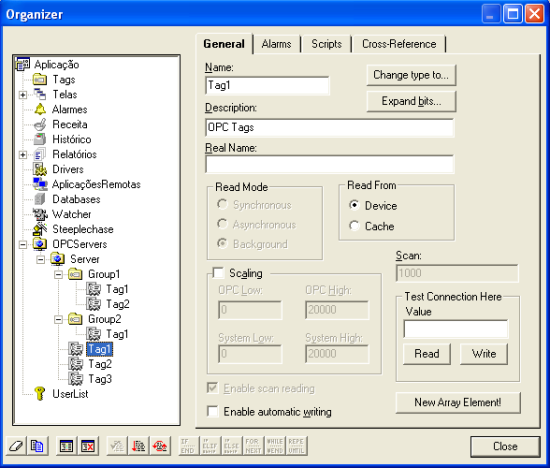

Página de configuração geral do tag OPC

Figura 4: Página de configuração geral do tag OPC

Na figura anterior pode-se ver as opções de configuração geral do tag OPC, com os seguintes atributos:

Name: indica o nome do tag para o Elipse SCADA.
Description: pequena descrição do tag.
Real Name: indica ao Elipse SCADA qual o tag e onde ele deve ser acessado no servidor OPC.
Scan: indica o tempo em que o Elipse SCADA irá solicitar uma leitura do Servidor OPC (é obrigatório somente quando em leitura síncrona).
Read Mode: indica se a leitura do servidor será feita de forma assíncrona ou síncrona.
Read From: indica a procedência da leitura do tag no servidor OPC; se for selecionado device, faz com que o servidor OPC leia diretamente do dispositivo; se for selecionado cache, recebe o último dado lido pelo servidor OPC.
Enable scan reading: habilita leitura automática, o Elipse SCADA solicitará um dado novo conforme o tempo definido no campo Scan.
Enable automatic writing: habilita a escrita automática quando o dado é alterado.

NOTA: As configurações de alarmes e bits são feitas da mesma forma que nos tags PLC.
