• Através do uso da biblioteca de funções S7-Functions: essa é a forma convencional, que se utiliza do driver MPI para implementação dos dados a serem lidos. Este documento descreve como implementar a comunicação usando esse modo>
• Através do uso de OPC: o supervisório Elipse, seja o Scada ou o E3, se conecta ao software Siemens através da interface OPC. O Simatic Net pode atuar como OPC Server, disponibilizando dados para que um OPC Client possa acessá-los e tratá-los da maneira adequada ao sistema.

A configuração necessária para que o sistema Siemens seja executado adequadamente é, basicamente, a mesma descrita no documento sobre o S7-Functions. A diferença básica diz respeito ao tipo de recurso que será criado (uma aplicação ou um OPC Server). Para o uso de driver (opção 1, descrita acima), é necessário criar um item Application. Já para o uso de OPC, deverá ser criado um item OPC Server. A partir daí, o procedimento de configuração da comunicação é semelhante:

• Configuração do item Conexões, que diz respeito ao hardware instalado.
• Download ou importação do arquivo XDB para a PC Station, onde será executado o Simatic Net.
• Configuração do OPC Client (Elipse Scada ou E3).
• Execução do projeto final.

Sempre que estiver em dificuldades para configurar uma rede Siemens, recorra ao documento que trata desse assunto. Se não for resolvida sua dúvida, entre em contato com o suporte técnico da Elipse Software, através dos emails disponíveis para isso, ou diretamente nos escritórios da Elipse.


2) Station Configuration Editor

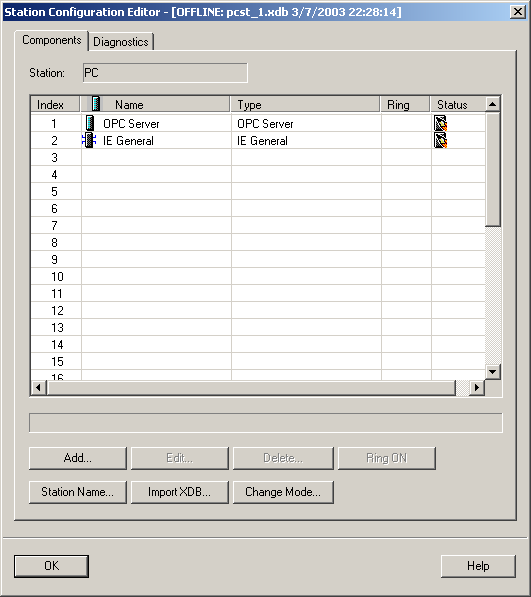

A configuração final para uma PC Station configurada para comunicar através de OPC é ilustrada na figura 1. Essa tela pode ser acessada por um duplo clique no item Station Configurator Editor, presente na barra de tarefas do Windows depois de instalado o Simatic Net em uma estação.


Figura 1: Uso do Simatic Net como OPC Server


3) Configuração do OPC Client

A configuração dos softwares Elipse para comunicação através de OPC pode ser vista nos artigos relacionados.
